Produktbeskrivelse

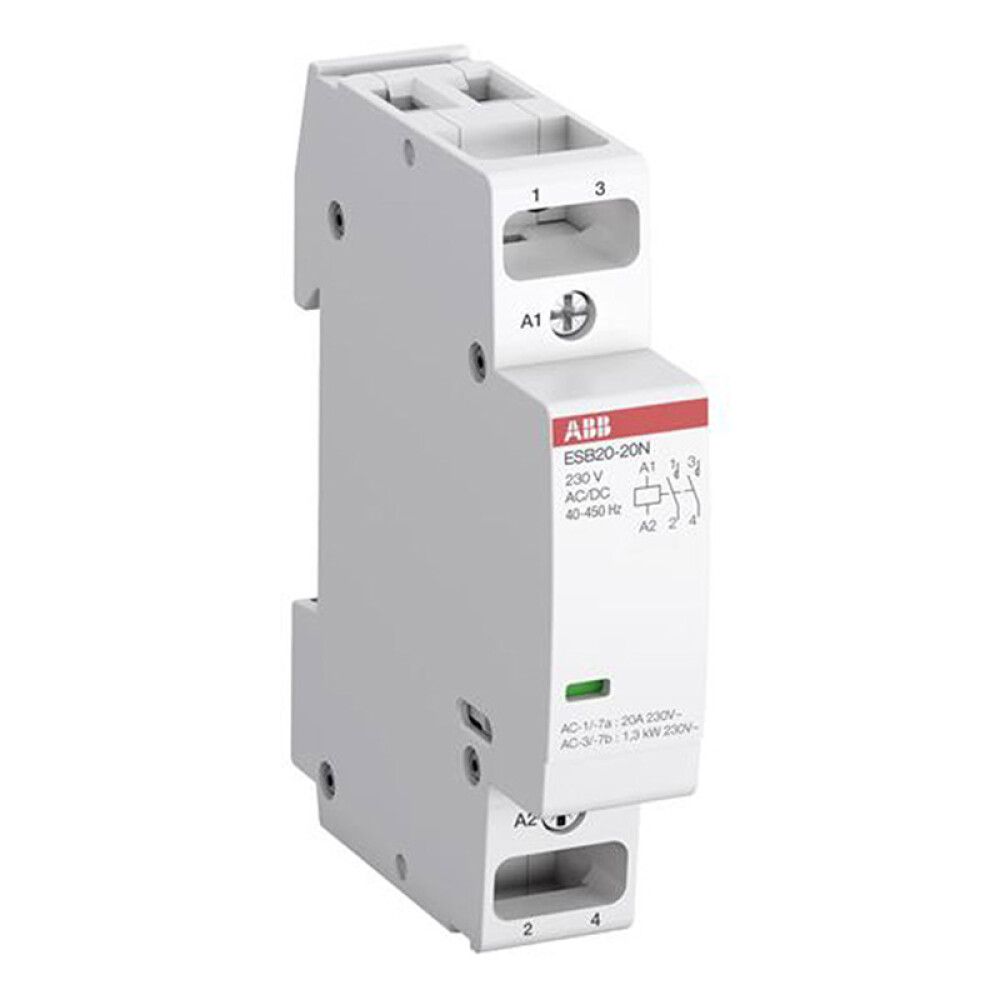

Normkontaktor fra ABB!Denne ESB20-kontaktoren brukes for drift av laster opp til 20 A og styrekretsen kan kobles til både AC og DC. ESB-kontaktorer brukes hovedsakelig til å styre lys, varme, ventilasjon og pumper. De utmerker seg ved lavt energiforbruk, stillegående drift og integrert overspenningsvern. Det finnes et bredt utvalg av lukke- og brytekoblingskombinasjoner. Teknisk informasjonAntall poler: 2 NONetto bredde: 18 mmNettohøyde: 85 mmNetto dybde: 65 mmEgenvekt: 0,14 kgNominell driftsspenning: Hovedkrets 220 V DC, Hovedkrets 250 V ACDriftsspenning (Uc): 230 VNominell frekvens (f): Styrekrets DC, Styrekrets 50 Hz, Styrekrets 60 Hz,Styrekrets 400 Hz, Hovedkrets DC, Hovedkrets 50 Hz, Hovedkrets 60 HzKlassifisert AC-1 (dvs.): 20 ANominell driftsstrøm AC-3 (Ie): (230 V) Enkelfase 9 AMerkeeffekt AC-1 (Pe): (230 V) Enkelfase 4,6 kWMerkeeffekt AC-3 (Pe): (230 V) Enkelfase 1,3 kWNominell driftsstrøm AC-7a (dvs.): 20 AMerkeeffekt AC-7a (Pe): (230 V) Enkelfase 4,6 kWNominell driftsstrøm AC-7b (Ie): (230 V) Enkelfase 9 AMerkeeffekt AC-7b (Pe): (230 V) Enkelfase 1,3 kWAnbefalt skrutrekker: Pozidriv 1 kontrollkrets, Pozidriv 1 hovedkretsNominell overspenning (Uimp): 6 kVNominell isolasjonsspenning (Ui): iht. til IEC 60947-4-1 og VDE 0110 (Gr. C) 400 VKabeltilkobling hovedkrets:Flertråd 1x 1 ... 6 mm² eller 2x 1 ... 4 mm²Ledningstråd 1x 1 ... 10 mm² eller 2x 1 ... 4 mm²Enkeltråd 1x 1 ... 10 mm² eller 2x 1 ... 4 mm²Flertrådet med hylse 1x 1 ... 6 mm² eller 2x 1 ... 2,5 mm²Flertråd med isolert hylse 1x 1 ... 6 mm² eller 2x 1 ... 1,5 mm²Kontrollkrets for kabeltilkobling:Flertråd 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²Ledningstråd 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²Enkeltråd 1x 1 ... 4 mm² eller 2x 1 ... 2,5 mm²Flertrådet med hylse 1x 0,75 ... 2,5 mm² eller 2x 0,75 ... 1 mm²Flertråd med isolert hylse 1x 1 ... 2,5 mm² eller 2x 0,75 ... 1 mm²Tiltrekkingsmoment: Styrekrets 0,9 Nm, Hovedkrets 1,2 NmSkaleringslengde: Styrekrets 7 mm, Hovedkrets 10 mmBeskyttelsesform: IP20Elektrisk levetid: AC-1 150000 sykluser, AC-3 150000 sykluser, AC-7a 150000 sykluser, AC-7b 150000 sykluserMekanisk levetid i millioner av manøvreringssykluser: 1000000 sykluserAntall stolper: 2Antall hovedkontakter: 2 SlBredde i antall moduler: 1Omgivelsestemperatur: Drift -25 ... +55°C
Artikkeldata
| Produktnavn | NORMKONTAKTOR ABB ESB20-20N-06 |
|---|---|
| Artikelnummer | 1244265 |
| Vekt | 0.155000 |
| EAN-nr | 3471523007505 |
| Nettovekt | 0.140 |
| Varemerke | ABB |
| Produkttype | Normsentral |
